Power Dynamics, Inc.

Power Pin Connectors, 2.54mm
TCC-0XX


TCC-006 shown
XX = Number of Circuits
Available in 2-20 Circuits

Note: Requires Crimp Terminal, Part# TCC-REEL

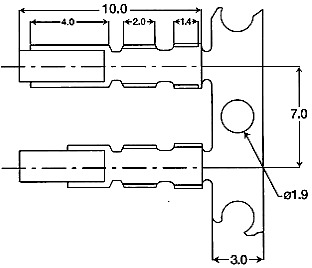

TCC-REEL


Section B-B


Section A-A

Note:
Accepts AWG-18 to AWG-22 Wire for use with Part# TCC-0XX


Specifications
Material and Finish
Housing
Material:Nylon 66
Rating:UL 94V-2
Contacts
Material:Brass
Plating:Tin: 70µ" over Nickel
Electrical Specifications
Current Rating:1 A
Insulation Resistance:1000 Megaohm min. @ 500VDC
Dielectric Withstanding Strength:1000 VAC rms for 1 minute
Temperature:-55°C to +105°C

Specifications subject to change without notice. Dimensions in mm.
