Power Dynamics, Inc.

Universal snap-in tabs allow for insertion into a wide variety of panel thicknesses. Conforms with all international product safety requirements. Rated 15 Amp., 250V for UL and CSA, 10 Amp., 250V for VDE, 70°C operating temperature. PD-42R09-11
Printed Circuit

Specifications
Material and Finish:
Housing:
Material:Nylon
Rating:UL 94V-0
Contacts:
PC Pins:
Material:Bronze
Plating:Tin
Electrical Specifications
10A 250V 70°C
15A 250V 70°C
Insulation Resistance:100 Megaohm min. @ 500 VDC
Dielectric Strength:2000 VAC for 1 minute

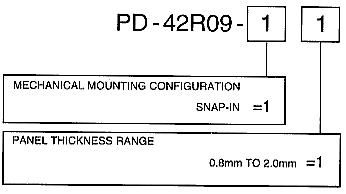

Example & Ordering Code


PCB Layout

Panel Cutout

Specifications subject to change without notice. Dimensions in mm.
