BlockMaster


Specifications

Features:
  1. Regular barrier construction.
  2. Mounting ends available.
  3. UL and CSA recognized.
  4. 4 pin styles to choose from.
  5. Accepts #12 AWG.
DT45 Series


Electrical
Current:20A @300V
Wire range:12 to 22 AWG
Withstanding voltage:2000V AC per min.
IR:>1000M Ohms (500V DC)
Operating temp:-40°C to +105°C
Torque:10 lb-in
Materials
Housing:Polyamide 6,6 (UL94V-0)
Terminal:Brass, tin plated
Screw:M3.5 combo head w/captive sems plate
Screw material:Steel, Ni plated
Positions available:2 to 28 with mounting ends
2 to 30 no mounting ends
Mounting ends:Available/ø3.5mm

StyleFrontSide
01

centerline
PC

02

solder tail

06

off-center
PC

14

right angle
PC short
bend

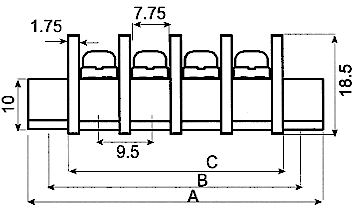

Dimensions
n=number of positions
A=(n x 9.5) + 19
B=(n+1) x 9.5
C=(n x 9.5) +2

Part Numbers
DT45-A01W-02
DT45-A02W-02
DT45-A06W-02
DT45-A14W-02
DT45-A01W-03
DT45-A02W-03
DT45-A06W-03
DT45-A14W-03
DT45-A01W-04
DT45-A02W-04
DT45-A06W-04
DT45-A14W-04
DT45-A01W-05
DT45-A02W-05
DT45-A06W-05
DT45-A14W-05
DT45-A01W-06
DT45-A02W-06
DT45-A06W-06
DT45-A14W-06
DT45-A01W-07
DT45-A02W-07
DT45-A06W-07
DT45-A14W-07
DT45-A01W-08
DT45-A02W-08
DT45-A06W-08
DT45-A14W-08
DT45-A01W-09
DT45-A02W-09
DT45-A06W-09
DT45-A14W-09
DT45-A01W-10
DT45-A02W-10
DT45-A06W-10
DT45-A14W-10
DT45-A01W-11
DT45-A02W-11
DT45-A06W-11
DT45-A14W-11
DT45-A01W-12
DT45-A02W-12
DT45-A06W-12
DT45-A14W-12
DT45-A01W-13
DT45-A02W-13
DT45-A06W-13
DT45-A14W-13
DT45-A01W-14
DT45-A02W-14
DT45-A06W-14
DT45-A14W-14
DT45-A01W-15
DT45-A02W-15
DT45-A06W-15
DT45-A14W-15
DT45-A01W-16
DT45-A02W-16
DT45-A06W-16
DT45-A14W-16
DT45-A01W-17
DT45-A02W-17
DT45-A06W-17
DT45-A14W-17
DT45-A01W-18
DT45-A02W-18
DT45-A06W-18
DT45-A14W-18
DT45-A01W-19
DT45-A02W-19
DT45-A06W-19
DT45-A14W-19
DT45-A01W-20
DT45-A02W-20
DT45-A06W-20
DT45-A14W-20
DT45-A01W-21
DT45-A02W-21
DT45-A06W-21
DT45-A14W-21
DT45-A01W-22
DT45-A02W-22
DT45-A06W-22
DT45-A14W-22
DT45-A01W-23
DT45-A02W-23
DT45-A06W-23
DT45-A14W-23
DT45-A01W-24
DT45-A02W-24
DT45-A06W-24
DT45-A14W-24
DT45-A01W-25
DT45-A02W-25
DT45-A06W-25
DT45-A14W-25
DT45-A01W-26
DT45-A02W-26
DT45-A06W-26
DT45-A14W-26
DT45-A01W-27
DT45-A02W-27
DT45-A06W-27
DT45-A14W-27
DT45-A01W-28
DT45-A02W-28
DT45-A06W-28
DT45-A14W-28
DT45-B01W-02
DT45-B02W-02
DT45-B06W-02
DT45-B14W-02
DT45-B01W-03
DT45-B02W-03
DT45-B06W-03
DT45-B14W-03
DT45-B01W-04
DT45-B02W-04
DT45-B06W-04
DT45-B14W-04
DT45-B01W-05
DT45-B02W-05
DT45-B06W-05
DT45-B14W-05
DT45-B01W-06
DT45-B02W-06
DT45-B06W-06
DT45-B14W-06
DT45-B01W-07
DT45-B02W-07
DT45-B06W-07
DT45-B14W-07
DT45-B01W-08
DT45-B02W-08
DT45-B06W-08
DT45-B14W-08
DT45-B01W-09
DT45-B02W-09
DT45-B06W-09
DT45-B14W-09
DT45-B01W-10
DT45-B02W-10
DT45-B06W-10
DT45-B14W-10
DT45-B01W-11
DT45-B02W-11
DT45-B06W-11
DT45-B14W-11
DT45-B01W-12
DT45-B02W-12
DT45-B06W-12
DT45-B14W-12
DT45-B01W-13
DT45-B02W-13
DT45-B06W-13
DT45-B14W-13
DT45-B01W-14
DT45-B02W-14
DT45-B06W-14
DT45-B14W-14
DT45-B01W-15
DT45-B02W-15
DT45-B06W-15
DT45-B14W-15
DT45-B01W-16
DT45-B02W-16
DT45-B06W-16
DT45-B14W-16
DT45-B01W-17
DT45-B02W-17
DT45-B06W-17
DT45-B14W-17
DT45-B01W-18
DT45-B02W-18
DT45-B06W-18
DT45-B14W-18
DT45-B01W-19
DT45-B02W-19
DT45-B06W-19
DT45-B14W-19
DT45-B01W-20
DT45-B02W-20
DT45-B06W-20
DT45-B14W-20
DT45-B01W-21
DT45-B02W-21
DT45-B06W-21
DT45-B14W-21
DT45-B01W-22
DT45-B02W-22
DT45-B06W-22
DT45-B14W-22
DT45-B01W-23
DT45-B02W-23
DT45-B06W-23
DT45-B14W-23
DT45-B01W-24
DT45-B02W-24
DT45-B06W-24
DT45-B14W-24
DT45-B01W-25
DT45-B02W-25
DT45-B06W-25
DT45-B14W-25
DT45-B01W-26
DT45-B02W-26
DT45-B06W-26
DT45-B14W-26
DT45-B01W-27
DT45-B02W-27
DT45-B06W-27
DT45-B14W-27
DT45-B01W-28
DT45-B02W-28
DT45-B06W-28
DT45-B14W-28
